E. 補償電阻（Offset Compensated Ω）

1. 接線如圖 3-1。

2.先按「CONFIG」，然后按「FCTN」，選擇「OFF-COMP-OHMS」然后按「ENTER」。

3.設定 I1，I2。

4.按 SOURCE I。

5 按「FCTN」。

6.按 OUTPUT ON/OFF 輸出電源。

7.自面板讀取量測值

F.量測變阻器α值（Varistor α）

1.接線如圖 3-1。

2.先按「CONFIG」，然后按「FCTN」，選擇「VAR-ALPHA」然后按「ENTER」。

3. 設定 I1，I2。

4.按 SOURCE I。

5.按「FCTN」。

6.按 OUTPUT ON/OFF 輸出電源。

7.自面板讀取量測值

G.量測電壓系數

1. 接線如圖 3-1。

2.先按「CONFIG」，然后按「FCTN」，選擇「VOLT-COEFF」然后按「ENTER」。

3.設定 V1，V2。

4.按 SOURCE V。

5.按 MEAS 「FCTN」。

6.按 OUTPUT ON/OFF 輸出電源。

7.自面板讀取量測值。

量測百分比

1. 接線如圖 3-1。

2.先按「CONFIG」，然后按「FCTN」，選擇「%DEV」然后按「ENTER」。

3.設定參考值「REF」。

4.設定參考高低容許范圍「HI TOL」、「LO TOL」。

5.按 SOURCE I 或 V。

6.按 MEAS 「FCTN」。

7.按 OUTPUT ON/OFF 輸出電源。

8.自面板讀取量測值

電源掃描設定

2400 共有四種掃描模式：線性階梯波掃描（linear staircase）、對數階梯波掃描（logarithmic staircase）、自訂波型掃描、內存掃描（source memory）。這四種模式簡述如下： 線性階梯波掃描（linear staircase）

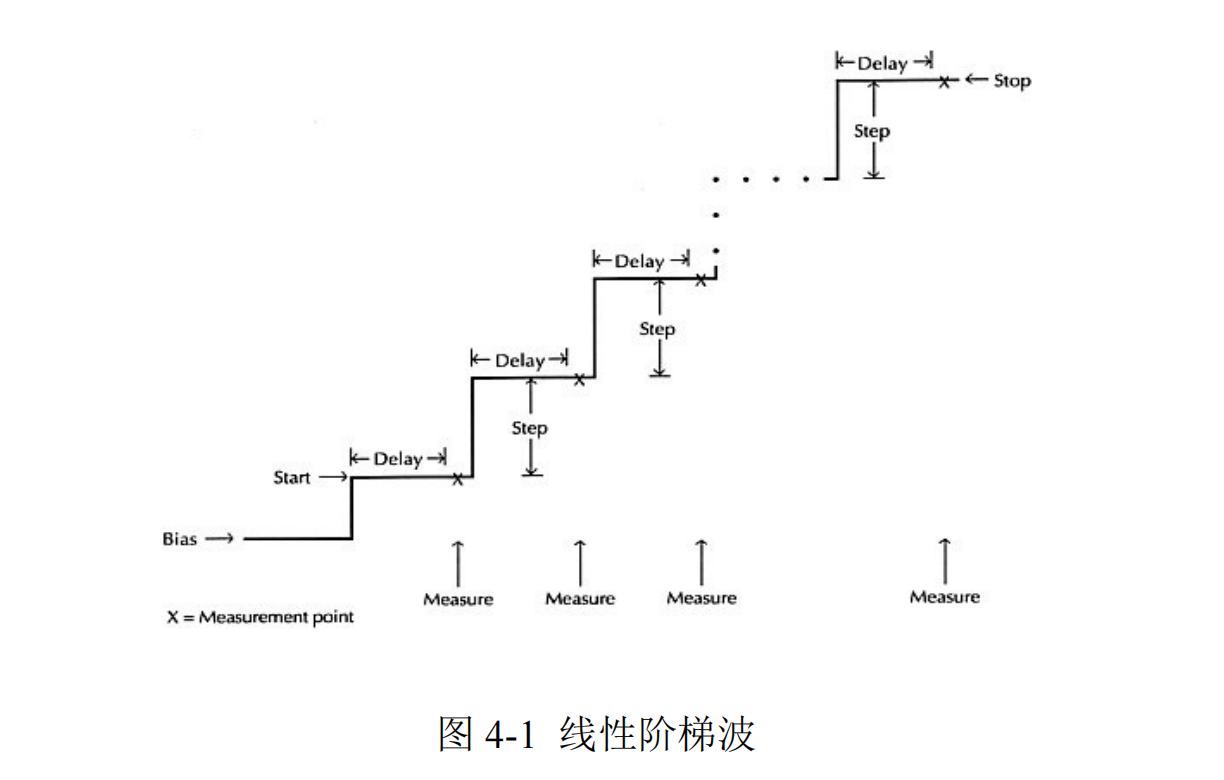

如圖 4-1 所示，必須設定起始準位（START）、結束準位（STOP）、位階大?。⊿TEP）、延 遲時間（DELAY）

對數階梯波掃描（logarithmic staircase）

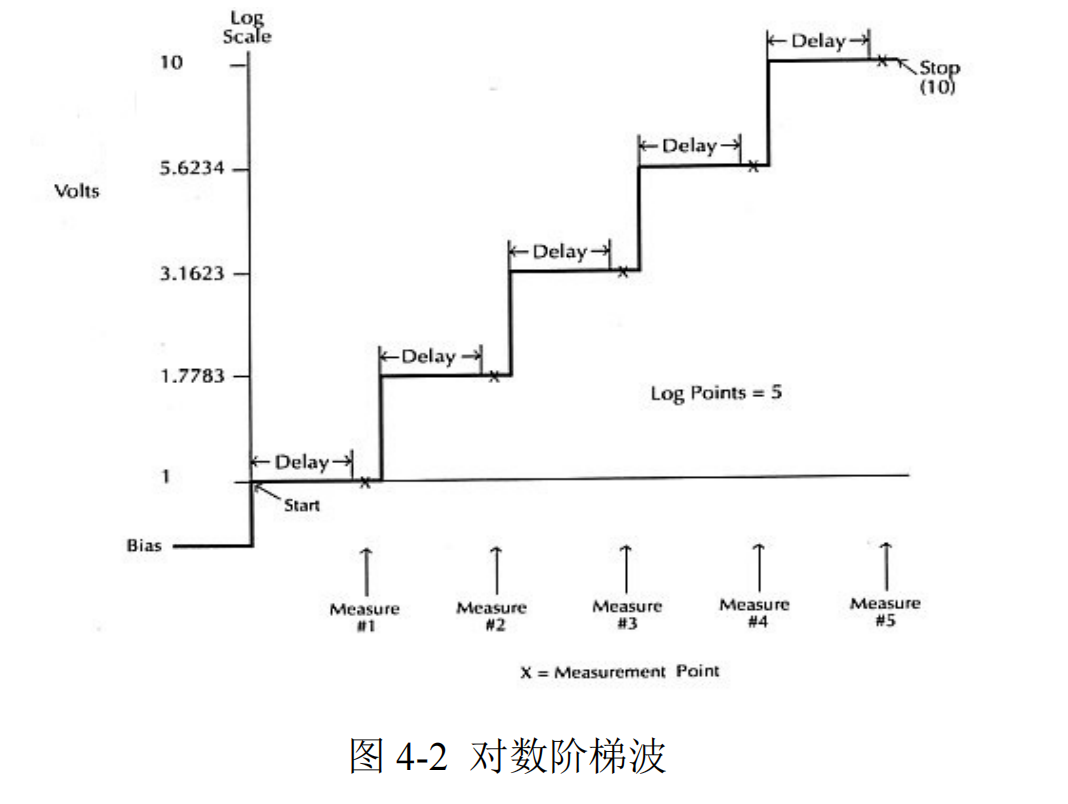

如圖 4-2 所示，必須設定起始準位（START）、結束準位（STOP）、掃描點數（NO OF POINTS）、 延遲時間（DELAY）。

自訂波型掃描

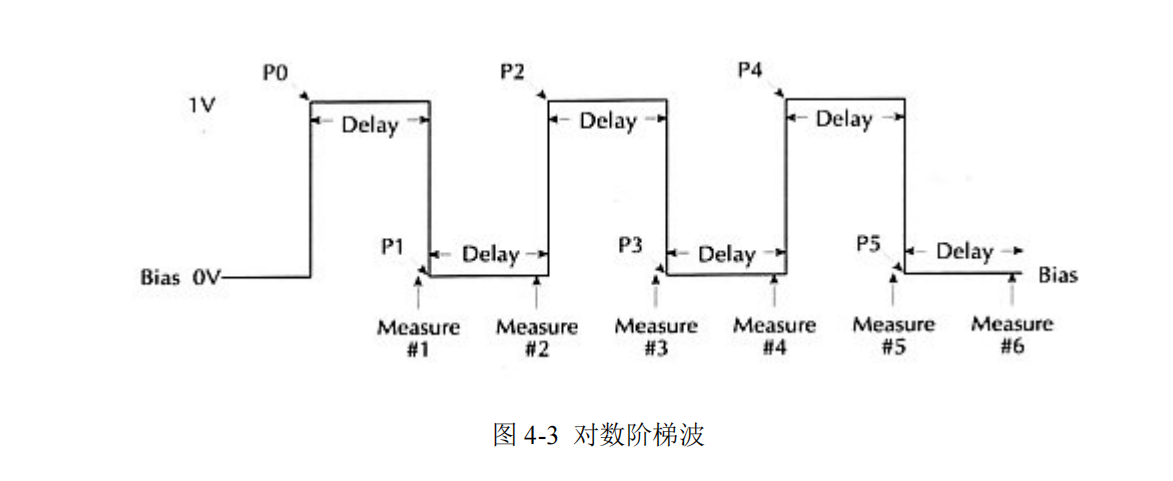

如圖 4-3 所示，必須設定掃描點數（#-POINTS）、各點的準位（ADJUST-POINTS）、延遲時 間（DELAY）。

內存掃描（source memory）

我們可以把不同的量測組態存在內存中，然后透過記憶掃描來做不同組態的測試，最多可 以設定 100 組不同的量測組態。舉例而言，對一待測組件，我想先送電壓量電流，然后再 送電流量電壓，最后測它的電阻值，那么我可以先把送電流量電壓的設定存入內存中，再 存入送電流量電壓的設定，最后存入電阻量測的設定，完成以上設定之后做記憶掃描即可 循序完成以上三種測試。

A. 線性階梯波掃描（linear staircase）

1.選擇送電壓（按「V」）或送電流（按「I」）。

2.按「CONFIG」然后按「SWEEP」，進入「TYPE」選項，選擇「STAIR」。

3.進入起始準位（START）設定，按 EDIT 左、右鍵來改變光標位置，可直接按各鍵來設定 數值（如按「LOCAL」即”0”， 「REL」即”1” …），或按▲和▼來循序改變數值，確定 之后按「ENTER」。

4.同步驟三，依序設定結束準位（STOP）、位階大小（STEP）后，回到掃描設定選單 （CINFIGURE SWEEPS）。

5.選擇「SWEEP COUNT」，選擇掃描循環數，「FINITE」可設定有限循環數，「INFINITE」 1011 則可無限制進行掃描。

6.回到掃描設定選單（CINFIGURE SWEEPS），進入「SOURCE-RANGING」，設定電源范 圍模式設定，「BEST-FIXED」、「AUTO-RANGE」或「FIXED」。 ※以上三種電源范圍模式詳細說明可參考「User’s Manual 」10-10 頁。

7.做完以上設定之后，按「EXIT」鍵回到主畫面，按「CONFIG」鍵后按「TRIG」鍵，進 入「TRIG-LAYER」，再進入「DELAY」選項，設定延遲時間（DELAY）。

8.回到主畫面，按「ON/OFF」輸出電源，然后按「SWEEP」則自動進行掃描量測。

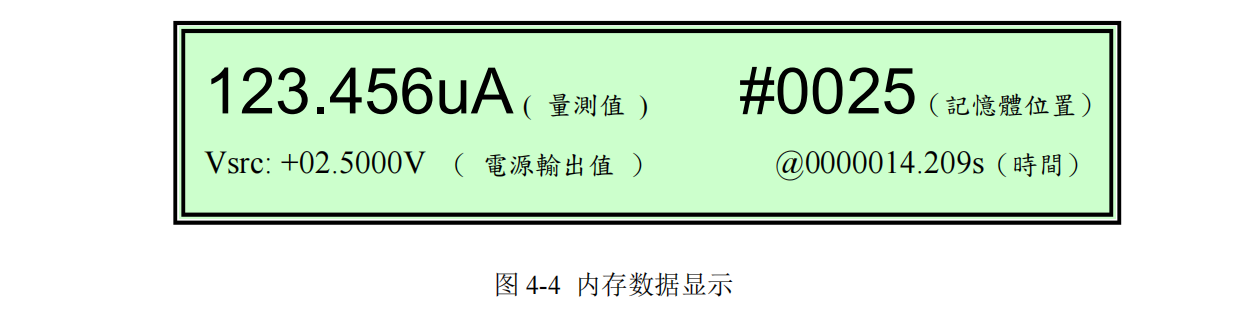

9. 掃描完畢之后，再按一次「ON/OFF」關閉電源，按「RECALL」鍵可顯示內存中儲存 的各量測值，如圖 4-4?？砂础通嫺淖儍?nèi)存位置，選擇不同掃描準位下的量測值，右下 角并顯示時間（以開始量測的時間為基準時間）

B. 對數階梯波掃描（logarithmic staircase）

1.選擇送電壓（按「V」）或送電流（按「I」）。

2.按「CONFIG」然后按「SWEEP」，進入「TYPE」選項，選擇「LOG」。

3.進入起始準位（START）設定，按 EDIT 左、右鍵來改變光標位置，可直接按各鍵來設定 數值（如按「LOCAL」即”0”， 「REL」即”1” …），或按▲和▼來循序改變數值，確定 之后按「ENTER」。

4.同步驟三，依序設定結束準位（STOP）、掃描點數（NO OF POINTS）后，回到掃描設定 選單（CINFIGURE SWEEPS）。

5.選擇「SWEEP COUNT」，選擇掃描循環數，「FINITE」可設定有限循環數，「INFINITE」 則可無限制進行掃描。

6.回到掃描設定選單（CINFIGURE SWEEPS），進入「SOURCE-RANGING」，設定電源范 圍模式設定，「BEST-FIXED」、「AUTO-RANGE」或「FIXED」。

※以上三種電源范圍模式詳細說明可參考「User’s Manual 」10-10 頁。

7.做完以上設定之后，按「EXIT」鍵回到主畫面，按「CONFIG」鍵后按「TRIG」鍵，進 入「TRIG-LAYER」，再進入「DELAY」選項，設定延遲時間（DELAY）。

8.回到主畫面，按「ON/OFF」輸出電源，然后按「SWEEP」則自動進行掃描量測。

9.掃描完畢之后，再按一次「ON/OFF」關閉電源，按「RECALL」鍵可顯示內存中儲存的 各量測值，如圖 4-4?？砂础通嫺淖儍?nèi)存位置，選擇不同掃描準位下的量測值，右下角 并顯示時間（以開始量測的時間為基準時間）

C. 自訂波型掃描

1.選擇送電壓（按「V」）或送電流（按「I」）。

2.按「CONFIG」然后按「SWEEP」，進入「TYPE」選項，選擇「CUSTOM」。

3.進入點數（#-POINTS）設定，按 EDIT 左、右鍵來改變光標位置，可直接按各鍵來設定 數值（如按「LOCAL」即”0”， 「REL」即”1” …），或按▲和▼來循序改變數值，確定 之后按「ENTER」。

4.回到自訂波型掃描畫面（CUSTOM SWEEP），進入各點設定（ADJUST-POINTS），左邊 代表第幾點，右邊代表該點的準位，”P0010 : +5.000000 _V”代表第十一點（第一點為 P0000）準位為”+5.000000V”，按 EDIT 左、右鍵改變光標位置，直接按各鍵來設定數值 （如按「LOCAL」即”0”， 「REL」即”1” …），或按▲和▼來循序改變數值，確定之后 按「ENTER」。

5.如果連續數點準位相同，如第六點到第十一點準位皆為”+3V”，則可進入自訂波型掃描畫 面（CUSTOM SWEEP）下的「INIT」，設定準位值（VALUE）及起始點（START PT） 和結束點（STOP PT）。

6.選擇「SWEEP COUNT」，選擇掃描循環數，「FINITE」可設定有限循環數，「INFINITE」則可無限制進行掃描。

7.回到掃描設定選單（CINFIGURE SWEEPS），進入「SOURCE-RANGING」，設定電源范 圍模式設定，「BEST-FIXED」、「AUTO-RANGE」或「FIXED」。

※以上三種電源范圍模式詳細說明可參考「User’s Manual 」10-10 頁。

8.做完以上設定之后，按「EXIT」鍵回到主畫面，按「CONFIG」鍵后按「TRIG」鍵，進 入「TRIG-LAYER」，再進入「DELAY」選項，設定延遲時間（DELAY）。

9.回到主畫面，按「ON/OFF」輸出電源，然后按「SWEEP」則自動進行掃描量測。

10. 掃描完畢之后，再按一次「ON/OFF」關閉電源，按「RECALL」鍵可顯示內存中儲存 的各量測值，如圖 3-3。可按▲和▼改變內存位置，選擇不同掃描準位下的量測值，右下 角并顯示時間（以開始量測的時間為基準時間）

D. 內存掃描（source memory sweep）

1.設定第一組所欲量測的測試組態，包括：電源、量值、位數、速度…等。

2.按「MENU」鍵，選擇「SAVESETUP/SOURCE MEMORY/SAVE」，并選擇所欲儲存的內 存位置，按「ENTER」確定。

3.重復步驟 1~2，將各組測試狀態儲存于不同內存中。

4.按「CONFIG」然后按「SWEEP」，進入「TYPE」選項，選擇「SRC MEMORY」。

5.選擇你所要掃描的起始內存位置，以及所欲掃描的點數。

6.回到掃描設定選單（CINFIGURE SWEEPS），進入「SWEEP COUNT」，選擇掃描循環數， 「FINITE」可設定有限循環數，「INFINITE」則可無限制進行掃描。

7.回到掃描設定選單（CINFIGURE SWEEPS），進入「SOURCE-RANGING」，設定電源范 圍模式設定，「BEST-FIXED」、「AUTO-RANGE」或「FIXED」。 ※以上三種電源范圍模式詳細說明可參考「User’s Manual 」10-10 頁。

8.做完以上設定之后，按「EXIT」鍵回到主畫面，按「CONFIG」鍵后按「TRIG」鍵，進 入「TRIG-LAYER」，再進入「DELAY」選項，設定延遲時間（DELAY）。

9.回到主畫面，按「ON/OFF」輸出電源，然后按「SWEEP」則自動進行掃描量測。

10.掃描完畢之后，再按一次「ON/OFF」關閉電源，按「RECALL」鍵可顯示內存中儲存 的各量值，如圖 4-4?？砂础通嫺淖儍?nèi)存位置，選擇不同掃描準位下的量測值，右下角 并顯示時間（以開始量測的時間為基準時間）
