Tektronix DSA8300 數字串行分析儀采樣示波器
當前瀏覽器版本過低,可能會導致樣式錯亂,請更換為更高版本的瀏覽器

Tektronix DSA8300 數字串行分析儀采樣示波器

2024-07-31
瀏覽次數:2752次

Tektronix DSA8300數字串行分析儀采樣示波器,一種高級等效時間采樣示波器,專為通信信號分析、串行數據網絡分析和串行數據鏈路分析提供高保真測量和分析功能。該產品具有低時基抖動、最佳垂直分辨率、高電和光接口分辨率、高帶寬以及超過120種自動測量功能等特點,適用于NRZ、RZ和脈沖信號類型的分析。它支持80多種行業標準模板和復雜的抖動/噪聲/BER/SER分析,同時還具備各種模塊以滿足不同測試要求,包括光接口模塊、電接口模塊和附件模塊。DS8300采樣示波器提供了豐富的測量和分析工具,如精確的時鐘恢復、高級TDR測量和高級抖動、噪聲、BER和SDLA分析等,能夠進行全面的電信和數據通信器件和系統的設計和測試。文檔還強調了產品的高度靈活性和擴展性,以及其在滿足當前和新興串行數據技術的最高性能需求方面的優勢。

  • Tektronix推出了一款新型數字串行分析儀DSA8300,可用于測試高速串行通信系統。

  • DSA8300具有多種功能,如電接口模塊、遠程采樣器、TDR等,能夠進行高速PAM4和NRZ串行數據的抖動、噪聲和BER分析。

  • DSA8300還支持多種觸發方式和時鐘輸入范圍,以及多種記錄長度和樣本數量。

  • DSA8300還可以擴展多通道應用,只需要額外安裝一個雙通道遠程采樣模塊即可。

  • 該設備還包括多個附件包,如附件包、配置包、電源供應器等,方便用戶進行測試和調試。


高性能通信測試?yán)?/strong>

DSA8300的數字串行分析儀采樣示波器,它具有高級別的保真測量和分析功能,可用于通信信號分析、串行數據網絡分析以及串行數據鏈路分析應用。該產品的主要性能指標包括低時基抖動、最佳的垂直分辨率、電接口分辨率、光接口分辨率、光接口帶寬、電接口帶寬等等。DSA8300還提供了超過120種自動測量功能和80多種行業標準模板,可以用于復雜抖動/噪聲/BER/SER分析。DSA8300還配備了各種光接口模塊、電接口模塊和附件模塊,可以滿足不同用戶的特定測試要求。

DSA8300的優異性能與特點

DSA8300超低噪聲電采樣器及其特點。DSA8300采樣器可以選擇帶寬,從而實現最優的數據采集性能。同時,它還配備了高性能集成TDR,支持杰出的阻抗不連續性檢定,對帶寬高達50GHz的S參數測量提供了高動態范圍。DSA8300還可以對速率在<1 GBd到60 GBd之間的高速PAM4和PAM2 NRZ串行數據執行抖動、噪聲和BER分析,幫助用戶了解眼圖閉合的確切原因。DSA8300具有高測試吞吐量,每條通道高達200 kS/s的高采樣率,能夠高效地完成測試任務。


DSA8300數字串行分析儀:高速通信檢測利器

DSA8300的數字串行分析儀可用于開發和測試采用幾千兆位數據傳輸技術的通信、計算機和消費電子產品中的器件、模塊和系統的光接口和電接口發射機進行檢定及一致性驗證。DSA8300具有杰出的帶寬、信號保真度及可擴展性最強的模塊化架構,為當前和新興串行數據技術提供了最高性能的 TDR和互連分析能力、最準確的信號損傷分析能力和BER計算功能。DSA8300還具有無可比擬的測量系統保真度及最低的基本儀器抖動本底,保證最準確地同時采集最多8個高帶寬信號。DSA8300的通用模塊化結構支持大量的且不斷增加的插件,可以為測量系統配置各種最適合您當前應用和未來應用的電接口模塊、光接口模塊和附件模塊。

DSA8300光接口測試應用測量和分析工具介紹

DSA8300包括標準幅度和定時參數測量以及為測量光接口信號訂制的測量,DSA8300還包括標準一致性測試模塊,支持 155Mb/s~100Gb/s的所有常用光標準,并且可以將標準和用戶模板自動擬合到波形數據庫內采集的數據中。DSA8300還提供了直方圖和光標測量,用于分析采集的光接口信號。DSA8300擁有高度可配置的主機和各種模塊,提供了完整的測試解決方案及杰出的系統保真度。

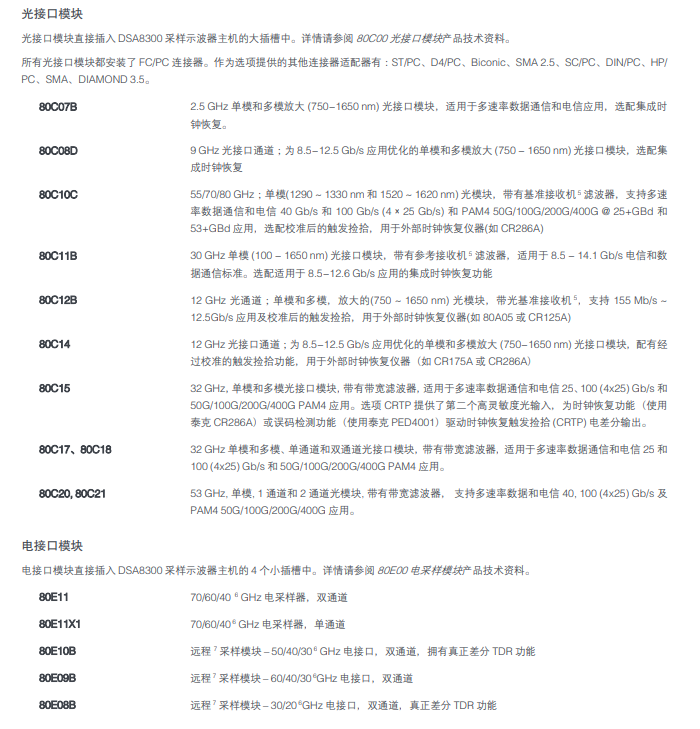

DSA8300 示波器模塊及DSA8300數字串行分析儀采樣示波器技術數據

80A00和82A00家族模塊以及它們所提供的額外功能,例如相位基準和ESD保護等。同時,還提供了最新的實用工具型模塊列表,并且可以參閱各種實用工具模塊的產品技術資料來了解每個模塊的詳細介紹。此外,該章節還介紹了一款名為DSA8300的數字串行分析儀采樣示波器,它可以用于測試各種應用中的電接口采樣模塊,并且具有高分辨率和快速上升時間等特點。如果需要將此解決方案擴展為可測試多通道應用中的其他通道,則只需要額外安裝80E09B雙通道遠程采樣模塊即可。
